Трансформаторы тока полимерные TL, TUC

Каталог товаров Электрощитовое оборудование Высоковольтное Трансформаторы Трансформаторы сухие Трансформаторы тока и напряжения измерительные Трансформаторы тока полимерные TL, TUC

Трансформаторы тока (каталог). (*.zip)

Трансформаторы тока TL, аналоги ТШ, ТНШЛ, ТШЛ, Т-0,66, ТОП предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,72 кВ включительно. Трансформаторы тока производятся на классы точности 0,2; 0,5; 0,2S и 0,5S и применяются в схемах учета для расчета с потребителями и подключения приборов и систем РЗА. Корпус трансформаторов выполнен из самозатухающих негорючих материалов.

Трансформаторы тока изготавливаются в исполнении У3 и Т по ГОСТ 15150, предназначены для работы в следующих условиях:

сертификат трансформатора тока

Эксплуатационные условия трансформаторов тока

высота над уровнем моря не более 1000 м;
температура окружающей среды: при эксплуатации — от минус 45 °С до плюс 50 °С;
при транспортировании и хранении — от минус 50 °С до плюс 50 °С;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение — любое.

Трансформаторы тока, поставляемые нашей компанией, производятся из высококачественных материалов. Соединительные клеммы вторичной обмотки трансформаторов тока, выполняются из никелированной латуни, на каждой клемме имеется по два винта (двойные клеммы), что позволяет легко заменять трансформаторы тока не размыкая цепи.

Конструктивно трансформаторы тока производятся в пластиковом корпусе (У3) который выполнен из самозатухающего материала с высокой стойкостью к механическим и тепловым нагрузкам.

Трансформаторы сертифицированы в системе ГОСТ Р. Сертификат на трансформаторы тока РОСС ES.АЕ063. В02675 N 6493995.

Достоинства трансформаторов тока

Европейское качество, а цена российских аналогов.
Корпус из самозатухающего пластика.
Высокая механическая прочность.
Высокая прочность на пробой.
Стойкость к тепловым и механическим нагрузкам.
Магнитные пластины из специального Fe-Si сплава — улучшение магнитной проницаемости.
Улучшенная система крепления

Таблица замены и соответствия трансформаторов тока

Трансформаторы тока — Матик электро	Трансформаторы тока — другие
Трансформаторы тока
TU3b	Т-0,66 У3, ТОП-0,66; ТШП-0,66; ТОТ-0,66; ТК-20; ТК-40
TL2, TL3, TL4	ТШЛ-0,66, ТШН-0,66
TU~R, TU~RT	ТНШЛ-0,66
TU3PR	ТКЛМ-0,66
TU3r	ТШ-0,66У3,ТШП-0,66; ТТ-0,66; ТОШТ-0,66У3
Датчики тока – для РЗА
TUPR60, TUPR80, TU3PR, TUP20RC, TUP-R	ТЗЛМ-1, ТДЗЛК-0,66, ТДЗЛК-0,66-1, ТЗЛМ-1-1, ТДЗРЛ-0,66, ТЗРЛ

Трансформаторы тока. Сравнительные характеристики

Производитель
Параметр	Матик электро	Аналоги
Максимальное напряжение, В	720	660
Конструктивное исполнение трансформатора тока	Литые	Пластиковый корпус
Климатическое исполнение трансформатора тока	У3, У1	У3
Коэффициент безопасности Fs	5	3
Кратковременный ток термической стойкости Iтер	60*Iн	20*Iн
Кратковременный динамический ток Iдин	2,5*Iтер	2*Iтер
Возможная долговременная перегрузка	2,5*Iн	1,5*Iн

Трансформаторы тока в пластиковом корпусе. TU. TUC. TL


Трансформатор тока TUC	Трансформатор тока TUC60	Трансформатор тока TL

TU. TUC. TL. Трансформаторы тока — таблица характеристик

Трансформаторы тока
Тип	TUC30			TUC40			TUC60			TUC80			TL2			TL3			TL4
Размер окна,мм	30x10			40x10			60x10			80x30			100x20			100x30			100x60
Макс. диам. кабеля, мм	25			32			51			65			20			30			60
Класс точности	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3
Мощность	ВА			ВА			ВА			ВА			ВА			ВА			ВА
Ток, А
50					1,5	2,5
60					2	3
75					2,5	3,75
100				3,75	5	7,5
125				3,75	5	7,5
150				3,75	5	7,5
200	15	20	30	3,75	5	7,5
250	15	20	30	5	7,5	10
300	15	20	30	7,5	10	15
400	15	20	30	10	15	20	15	20	30	15	20	30
500	15	20	30	10	15	20	15	20	30	15	20	30
600	15	20	30	10	15	20	15	20	30	15	20	30
750				10	15	20	15	20	30	15	20	30	10	20	30
800				15	20	30	15	20	30	15	20	30	15	20	30
1000				15	20	30	15	20	30	15	20	30	20	30	45
1200							15	20	30	15	20	30	20	30	45
1500							15	20	30	15	20	30	30	45	60	10	20	30
2000							15	20	30	15	20	30	30	60	90	15	25	40	10	20	30
2500										15	20	30				25	30	45	10	20	30
3000																35	45	60	20	30	45
4000																			30	60	90
5000																			30	60	90

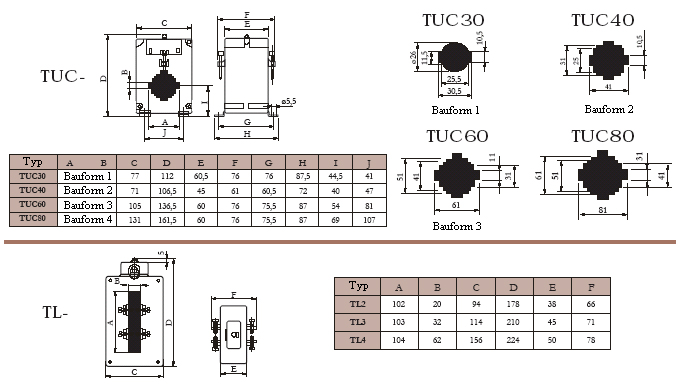

TU. TUC. TL. Трансформаторы тока — габаритные размеры
