Трансформаторы тока литые TU, TU-R, TU-RT

Каталог товаров Электрощитовое оборудование Высоковольтное Трансформаторы Трансформаторы сухие Трансформаторы тока и напряжения измерительные Трансформаторы тока литые TU, TU-R, TU-RT

Трансформаторы тока (каталог). (*.zip)

Трансформаторы тока TU TL, аналоги ТШ, ТНШЛ, ТШЛ, Т-0,66, ТОП предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,72 кВ включительно. Трансформаторы тока производятся на классы точности 0,2; 0,5; 0,2S и 0,5S и применяются в схемах учета для расчета с потребителями и подключения приборов и систем РЗА.

Трансформаторы тока изготавливаются в исполнении У3 У1 Т по ГОСТ 15150, предназначены для работы в следующих условиях.

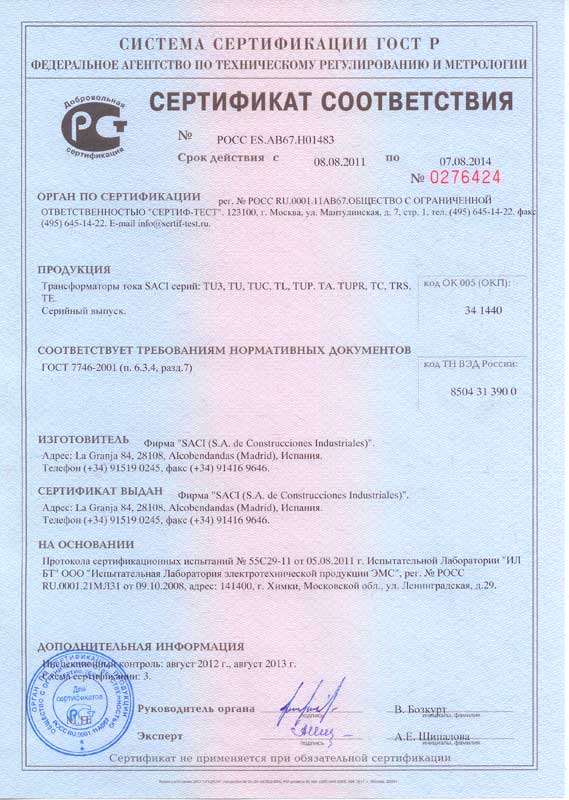

сертификат трансформатора тока

Эксплуатационные условия трансформаторов тока:

высота над уровнем моря не более 1000 м;
температура окружающей среды: при эксплуатации — от минус 45°С до плюс 50°С;
при транспортировании и хранении — от минус 50°С до плюс 50°С;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение — любое.

Трансформаторы тока, поставляемые нашей компанией, производятся из высококачественных материалов. Соединительные клеммы вторичной обмотки трансформаторов тока, выполняются из никелированной латуни, на каждой клемме имеется по два винта (двойные клеммы), что позволяет легко заменять трансформаторы тока не размыкая цепи.

Конструктивно трансформаторы тока производятся корпусе (У3, У1) который выполнен из высокопрочной литьевой смолы. Использование смол в конструкции трансформаторов тока, изоляционные характеристики которых намного превышают показатели обычных изоляционных материалов, в качестве наружного изолятора, делает подобные трансформаторы тока компактными и прочными.

Трансформаторы сертифицированы в системе ГОСТ Р. Сертификат на трансформаторы тока РОСС ES.АЕ063. В02675 N 6493995.

Достоинства трансформаторов тока:

европейское качество, а цена российских аналогов;
корпус из литьевой смолы;
уровень огнестойкости V0;
высокая механическая прочность;
высокая прочность на пробой;
стойкость к тепловым и механическим нагрузкам;
магнитные пластины из специального Fe-Si сплава — улучшение магнитной проницаемости;
улучшенная система крепления.

Таблица замены и соответствия трансформаторов тока

Трансформаторы тока – Матик электро	Трансформаторы тока – другие
Трансформаторы тока
TU3b	Т-0,66 У3, ТОП-0,66; ТШП-0,66; ТОТ-0,66; ТК-20; ТК-40
TL2, TL3, TL4	ТШЛ-0,66, ТШН-0,66
ТU~R, TU~RT	ТНШЛ-0,66
TU3PR	ТКЛМ-0,66
TU3r	ТШ-0,66У3,ТШП-0,66; ТТ-0,66; ТОШТ-0,66У3
Датчики тока – для РЗА
TUPR60, TUPR80, TU3PR, TUP20RC, TUP-R	ТЗЛМ-1, ТДЗЛК-0,66, ТДЗЛК-0,66-1, ТЗЛМ-1-1, ТДЗРЛ-0,66, ТЗРЛ

Трансформаторы тока. Сравнительные характеристики

Производитель
Параметр	Матик электро	Аналоги
Параметр	Матик электро	Аналоги
Максимальное напряжение, В	720	660
Конструктивное исполнение трансформатора тока	Литые	Пластиковый корпус
Климатическое исполнение трансформатора тока	У3, У1	У3
Коэффициент безопасности Fs	5	3
Кратковременный ток термической стойкости Iтер	60*Iн	20*Iн
Кратковременный динамический ток Iдин	2,5*Iтер	2*Iтер
Возможная долговременная перегрузка	2,5*Iн	1,5*Iн

Трансформаторы тока в литом корпусе TU

TU-R

TU-RT

Трансформаторы тока — таблица характеристик

	Трансформаторы тока литые
Тип	TU30R			TU60R			TU80R			TU100R			T125R			TU160R			TU100RT			T125RT
Размер окна, мм	30x20			60x30			80x50			100x80			125x80			160x80			100x20			125x35
Макс. диам. кабеля, мм	20			30			50			80			80			80			20			35
Класс точности	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3	0,5	1	3
Мощность	ВА			ВА			ВА			ВА			ВА			ВА			ВА			ВА
100
125			3,75
150		3,75	5
200		5	7,5
250	5	7,5	10		3,75	5		3,75	5		3,75	5
300	5	7,5	10	3,75	5	7,5	3,75	5	7,5	3,75	5	7,5
400	7,5	10	15	5	7,5	10	5	7,5	10	5	7,5	10
500				7,5	10	15	7,5	10	15	7,5	10	15	10	15	20	10	15	20
600				10	15	20	10	15	20	10	15	20	15	20	30	15	20	30
750				15	20	30	15	20	30	15	20	30	15	20	30	15	20	30	10	20	30
800				15	20	30	15	20	30	15	20	30	15	20	30	15	20	30	15	20	30	7,5	10	15
1000				15	20	30	15	20	30	15	20	30	15	20	30	15	20	30	20	30	45	7,5	10	15
1200										15	20	30	15	20	30	15	20	30	20	30	45	7,5	10	15
1500										15	20	30	15	20	30	15	20	30	30	45	60	10	15	20
2000										15	20	30	15	20	30	15	20	30	30	60	90	15	20	30
2500													15	20	30	15	20	30				20	25	30
3000													15	20	30	15	20	30				25	30	45
4000																15	20	30				30	40	60
5000																15	20	30

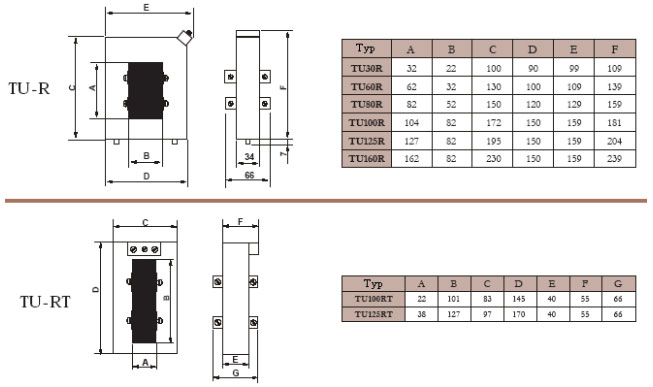

Трансформаторы тока — габаритные размеры
