Поворотный (с позиционером) электрический привод

Каталог товаров Трубопроводная арматура (дисковые затворы, позиционеры и др.) Запорная арматура и пневмоприводы (OMAL и др.) Электрические поворотные приводы Поворотный (с позиционером) электрический привод

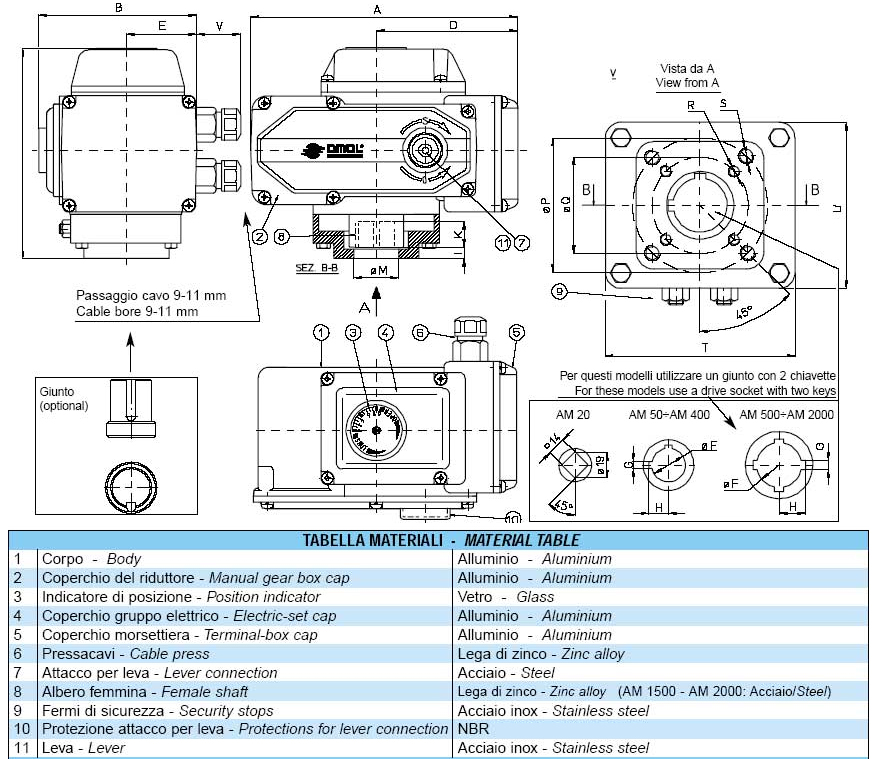

Материалы

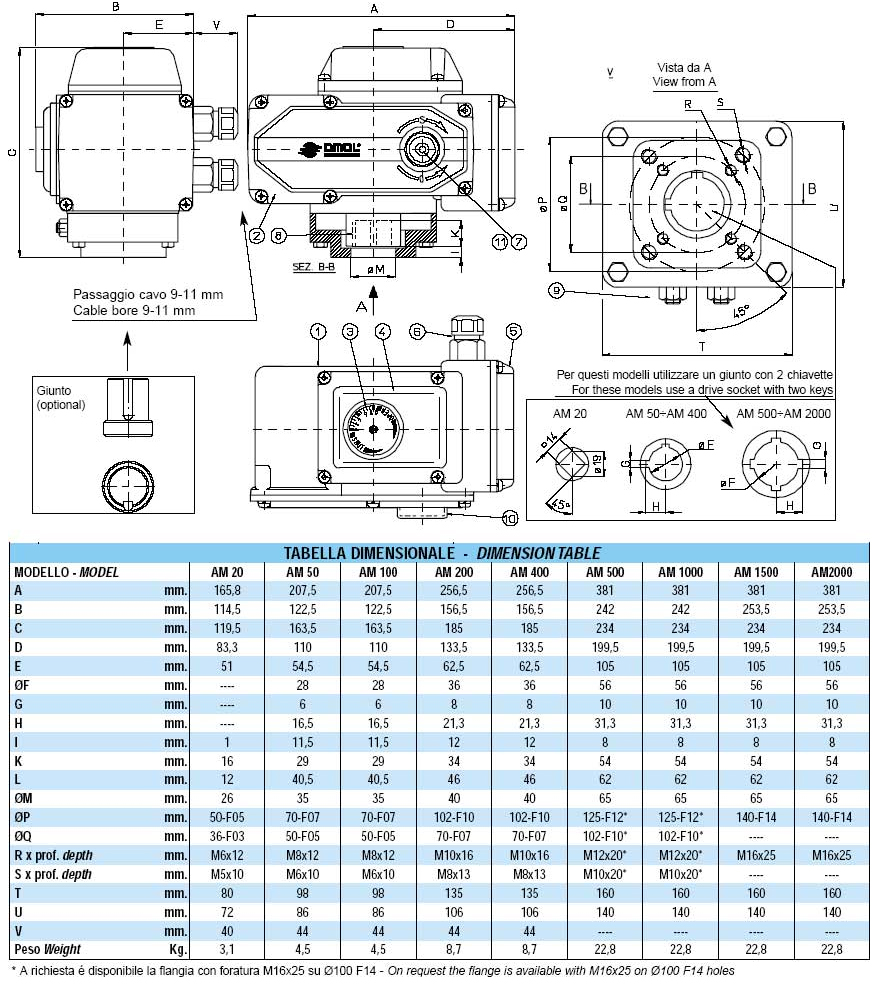

Размеры

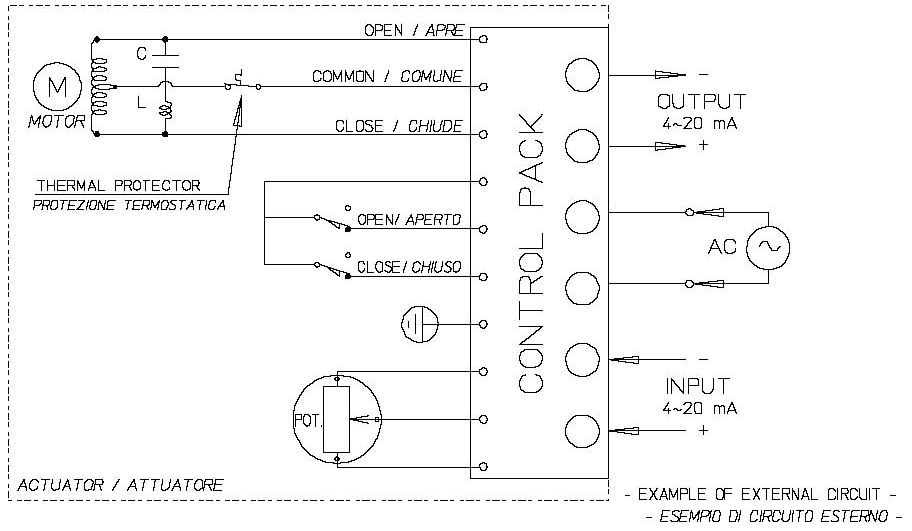

Электрическая схема для электроприводов со встроенным позиционером

Технические характеристики:

Поворотный привод ( открыто-закрыто); рабочий угол 90° (100° Max.).
Непрерывность работы 50%.
Max. Крутящий момент от10доo 1960 Nm (см. табл.).
Питающее напряжение 230 Vac (+-10%) 50/60 Hz 1Ph.
Сопротивление изоляции 100 M /500 Vdc.
Напряжение пробоя изоляции 1500 Vac/1 minute.
Изоляция двигателя по классу E.
Рабочая температура от 25°C дo + 55°C ( при использовании при т-рах ниже 0°C, мы рекомендуем антиконденсорное устройство).
Защита NEMA 4,4 X (IP 65).
Присоединительные размеры арматуры от F03 до F14 по ISO 5211.
Внутри привода защита от перегрева с автоматическим востановлением.
Микровыключатели (открыто-закрыто) с кулачками , регулируемые на всем перемещении.
Регулируемые механические микровыключатели безопасности.
Визуальный Индикатор положения со шкалой.
Рукоятка ручного дублирования ( пристёгнута к корпусу).
Электрическое подключение с винтовыми терминалами.
Фиксация кабеля кабельным вводом.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Напряжение 115 Vac 24 Vac (*) 24 Vdc (**).
Дополнительные конечные выключатели ( стандартно для AE 10 и AE 40).
Ограничители крутящего момента.
Потенциометр 135/500/1000 ohms.
Преобразователь положения R/I 4-20 mA DC (***).
Блок регулировки скорости 30-240 s. (***).
Антиконденсатор устройство для предотвращения конденсации влаги.
Отключаемый маховичок для ручного управления ( только для AE100 и AE 200).
Гнездо привода

* AE 10-AE 400 только
** AE 40-AE 200 только
*** AE 100-AE 2000 только
