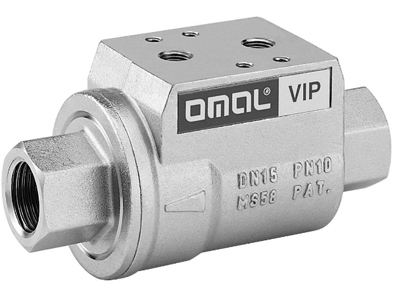

Отсечной пневматический клапан

p_раб.: 10-16 атм
t _раб.: -20С до +150С

Прокладки: NBR(нутрилбутадиеновая резина), t _раб.=-20°С +80°С -для воздуха, газов, воды, масла и т.д.

EPDM(термостойкая резина),t _раб.=-20°С +150°С - для горячей воды, пара.

VITON, t _раб.=-20°С +150°С - для большенства жидкостей (не подходит для пара)

Достоинства: запатентованная конструкция (клапан и пневмопривод объеденены в один корпус), малые габариты и вес, широкий спектр конструкций и размеров, 1млн. циклов срабатывания, можно монтировать в любом пространственном положении, малое потребление воздуха, полнопроходное сечение,независимость от уровня входного и выходного давления, могут комплектоваться индуктивными микровыключателями,низкие цены.

Описание: VIP-клапан типа открыто-закрыто относится к типу полнопроходных с электро-пневмо- управлением. Они могут быть как двухстороннего, так и одностороннего действия, нормально закрытые и нормально открытые, с резьбовым или фланцевым присоединением. Сжатый воздух, используемый для управления клапаном, должен быть отфильтрован. Смазка воздуха не обязательна, в случаях применения маслораспыления необходимо использовать масла, совместимые с материалом уплотнений. Присоединение распределителей по NAMUR стандарту или с помощью фитингов. Управляющее давление 3-8 бар для клапана двухстороннего действия, и 4,2 - 8 бар для клапана с возвратной пружиной. Герметичность на вакуум- 740 мм ртутного столба (97,4%). VIP-крапан может быть оснащен внешними датчиками положения в случаях использования до + 80 °С.

При разработке VIP мы тщательно изучили процесс истечения жидкости, чтобы обеспечить полнопроходное сечение и минимизировать потери давления. Диаграмма «расход-давление» показывает падение давления и номинальное значение коэффициента Кv.

Кv — это коэффициент с размерностью м3/час, отражающий расход воды при 15С через клапан, при перепаде давлений на входе и выходе в 1 бар.

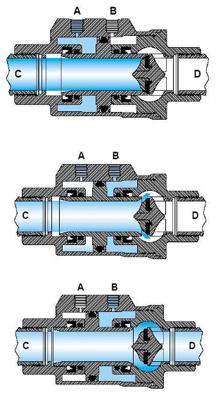

Закрытие клапана
При подаче давления в порт А поршень (выделен зеленым цветом) перемещает трубчатый шток и прижимает его к уплотнению (синий цвет), запирая таким образом клапан. Для одностороннего управления пружина сжатия размещается в полости А, превращая его таким образом в нормально закрытый.

Открытие клапана
При подаче давления в порт В поршень (зеленый цвет) перемещает трубчатый шток назад, открывая клапан. В случае нормально открытого клапана, пружина сжатия устанавливается в полости В.
